  产品介绍:

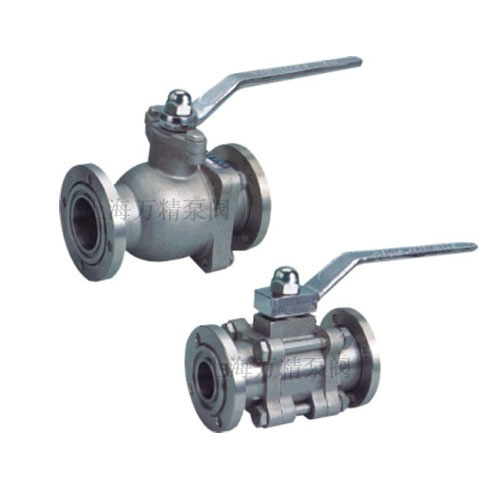

产品名称:GU系列真空球阀


GU系列真空球阀


一、GU系列真空球阀的特点及用途:

  GU系列真空球阀是适用于真空系统中接通或切断管路的介质流。该阀为直通式手动球阀,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。
  GU系列真空球阀适用的工作介质为带酸、碱性的气体或液体。

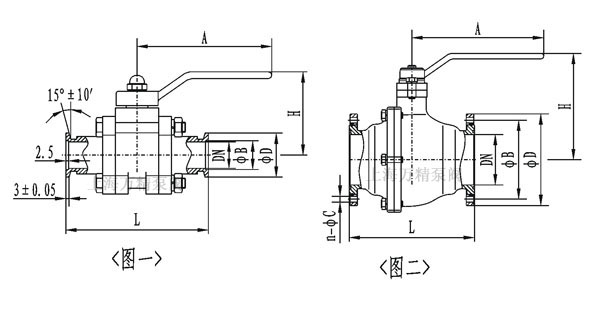

二、GU系列真空球阀的尺寸图:

GU系列真空球阀



适用范围(Pa)

快卸法兰(KF)2x105 ~1.3x10 -5
活套法兰16x105~1.3x10 -5

阀门漏率(Pa.L/S)
≤1.3x10-5
介质温度(℃)
标准出厂:-30~+150
特殊指定:-30~+240
安装位置
任意
法兰标准
GB4982;GB/T6070


快卸法兰(KF)连接及外形尺寸(GB4982)

型号
通径(DN)
ΦD
ΦB
H
L
A
GU-16/KF
16
30
17.2
62
100
120
GU-25/KF
25
40
26.2
75
114
150
GU-40/KF
40
55
41.2
115
165
200
GU-50/KF
50
75
52.2
125
175
221

活套法兰连接及外形尺寸(GB/T6070)

型号
通径(DN)
ΦD
ΦB
H
L
A
n-ΦC
GU-16
16
60
45
62
100
120
4-6.5
GU-25
25
70
55
75
114
150
GU-32
32
90
70
93
140
180
4-9
GU-40
40
100
80
115
165
200
GU-50
50
110
90
125
175
221
GU-63
63
130
110
166
186
230
GU-80
80
145
125
175
198
290
8-9
GU-100
100
165
145
189
220
260
GU-125
125
200
175
232
266
360
8-11
GU-150
150
225
200
250
296
400
