  产品介绍:


产品名称:SZB型水环式真空泵


SZB水环式真空泵
  一、SZB水环式真空泵的产品概况:

  SZB水环式真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%,特别适合于大型水泵引水用。
  SZB水环式真空泵目前制造的本型号泵有:SZB-4、 SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。

二、SZB水环式真空泵的结构说明:

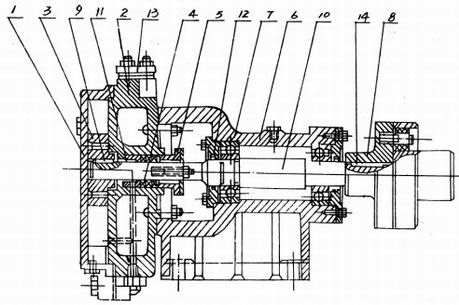

  SZB水环式真空泵结构如图一所示、工作室由泵体(2)、泵盖(1)构成,上有进排气口(详见图三),下有放水螺塞(15)(见图三),泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖(5),内装填料(4)密封,泵体侧面的螺丝孔(16)(见图三)为补充水环消耗用水。 由铸铁制成叶轮(3),有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成,支承在泵的托架((6)内的两个滚珠轴承(17)上,右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成,有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或黄油滑均可。从传动方向看,泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。
SZB水环式真空泵

1.泵盖 2. 泵体 3. 叶轮 4. 填料 5. 填料压盖 6.托架 7.滚珠轴承
8. 联轴器 9.叶轮平健 10.泵轴 11.填料环 12.轴承压盖 13.法兰盘 14.联轴器平健

三、SZB水环式真空泵的主要技术数据:


型 号
排气量Q
毫米汞柱
(mmHg)
最大真空 度
转数
(转/分)
电机功率(千瓦)
口径
泵重(kg)
米2/小时
升/秒
吸入
吐出
SZB-4
19.8
5.5
440
80%
1450
1.5
ZG1"
ZG1"
42
14.4
4
520
7.2
2
600
0
0
650
SZB-8
38.2
10.6
440
80%
1450
2.2
ZG1"
ZG1"
45
28.8
8
520
14.4
4
600
0
0
650


真空泵其它产品:2X系列旋片式真空泵X系列旋片式真空泵2XZ系列旋片式真空泵2XZ系列旋片式真空泵WX无油旋片式真空泵XD系列旋片式真空泵2BV系列水环式真空泵SK系列水环式真空泵2SK系列水环式真空泵SZ系列水环式真空泵SK系列悬臂式真空泵2BE系列水环式真空泵SZB系列水环式真空泵ZJ型罗茨泵系列ZJP型罗茨泵系列罗茨-旋片真空机组罗茨-水环真空机组扩散泵机组无油干泵机组水喷射泵机组W型往复式真空泵WLW型往复式真空泵2H系列滑阀式真空泵H系列干泵K型油扩散泵系列


SZB型水环式真空泵的订货须知:

一、请提供以下详细数据:①SZB型水环式真空泵的产品名称与型号②SZB型水环式真空泵的真空度要求单位PA或MPA③SZB型水环式真空泵抽速要求单位L/S或M3/MIN④SZB型水环式真空泵的使用条件和功况条件⑤SZB型水环式真空泵的电机功率(KW)⑥SZB型水环式真空泵的转速(r/min)⑦SZB型水环式真空泵的电压〔V〕⑧SZB型水环式真空泵的进出口口径⑨SZB型水环式真空泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的SZB型水环式真空泵的产品型号,请按SZB型水环式真空泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。
四、我公司服务电话:400-6064-114

感谢您访问我公司的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

产品相关关键字:SZB型水环式真空泵SZB水环式真空泵SZB真空泵
