  产品介绍:


产品名称:扩散泵机组

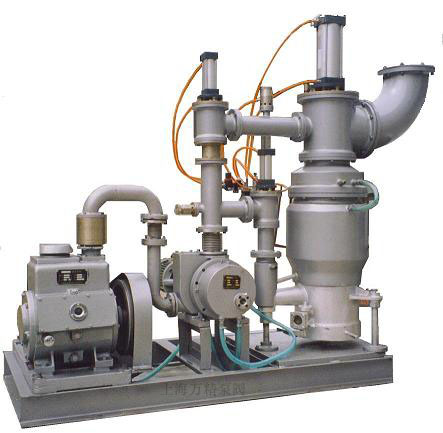

扩散泵机组


一、扩散泵机组特点及用途:

  JKT、JK系列油扩散真空泵机组是用来获得高真空(10-2—10-5Pa)的主要设备。它以油扩散泵为主泵和阀门、水冷挡板、管道、机械真空泵(前级泵)等组成高真空抽气系统,可获得(10-2—10-4Pa)的工作真空度。

  扩散泵机组的特点是抽气能力大,抽速从190L/S至49000L/S范围内可供选择;并可长时间稳定连续工作。它被广泛地应用在电子、化工、冶金、航空、航天、材料、生物医药、原子能、宇宙探测等高科技领域。如各种真空炉、真空镀膜设备、真空冷冻干燥设备等。典型真空机组是用气动阀门程序控制。如需其他驱动方法,请在订货时注明。

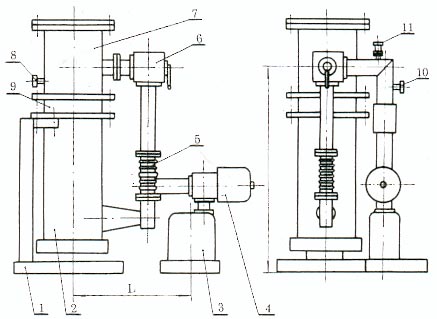

扩散泵机组
1、支架 Support
2、扩散泵 Diffusion pump
3、前级泵 Backing pump
4、电磁放气阀 Solenoid vent valve
5、波纹管 Bellows
6、组合阀 Combined valve
7、高真空阀 High vacuum valve
8、高真空规 High vacuum gauge
9、水冷档板 Water-cooling baffle
10、低真空规 Low vacuum gauge
11、充(放)气阀 Venting valve

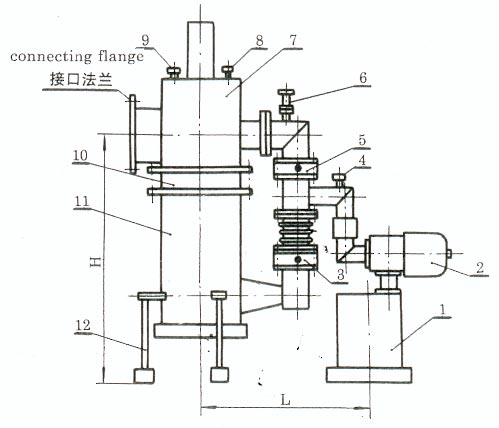

扩散泵机组
1、前级泵Backing pump
2、电磁放气阀Solenoid vent valve
3、低真空阀Low vacuum valve
4、测量接头 Measurement connector
5、阀门 Valve
6、放气阀Venting valve
7、高真空阀High vacuum valve
8、测量接头Measurement connector
9、测量接头Measurement connector
10、水冷挡板Water-cooling baffle
11、扩散泵Diffusion pump
12、支架Support

二、扩散泵机组的参数:

型号 Model JK-100 JK-150 JK-200 JK-300 JK-400 JK-630 JK-800
极限压力(Pa) Ultimate Pressure 10-4
抽气速率(1/S) Pumping speed 100 280 420 900 1800 4000 6500
最大排气压力(Pa) Max. pumping pressure 35
加热功率(Kw) Heating power 0.8 1 1.5 2.1 4.8 8.4 19.8
配用主泵 Matched main pump K-100 K-150 K-200 K-300 K-400 K-630 K-800
配用挡板 Matched baffle LB-100 LB-150A LB-200B LB-300A LB-400 LB-630 LB-800
配用阀门 Matched valve GD-100 GD-150 GD-200 GDQ-300 GDQ-400 GDQ-630 GDQ-800
配用前级泵 Matched backing pump 2X-4 2X-8 2X-8 2X-15 2X-30 2X-70 2X-70 ZJ-600
接口法兰 Connecting flange LF-100 LF-150 LF-200 LF-300 LF-400 LF-630 LF-800
结构尺寸(mm) Structure dimensions H 870 950 1000 1300 1600 2000 2400
L 550 650 750 850 950 1100 2000

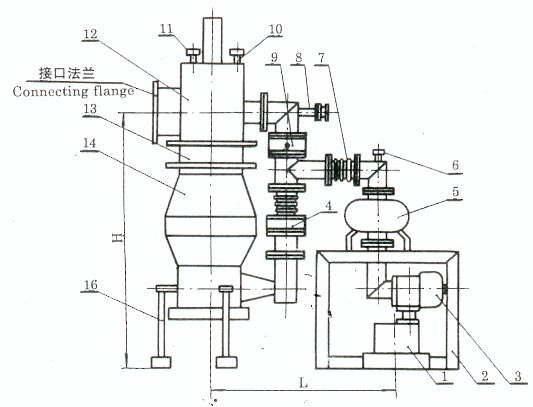

扩散泵机组
1、前级泵Backing pump
2、电磁放气阀Solenoid vent valve
3、低真空阀Low vacuum valve
4、测量接头 Measurement connector
5、阀门 Valve
6、放气阀Venting valve
7、高真空阀High vacuum valve
8、测量接头Measurement connector
9、测量接头Measurement connector
10、水冷挡板Water-cooling baffle
11、扩散泵Diffusion pump
12、支架Support

型号 Model JTK-100 JTK-150 JTK-200 JTK-300 JTK-400 JTK-500
极限压力(Pa) Ultimate Pressure 10-4
抽气速率(1/S) Pumping speed 180 370 600 1400 2500 4000
最大排气压力(Pa) Max. pumping pressure 35
加热功率(Kw) Heating power 0.8 1.2 1.5 2.4 4.5 6
配用主泵 Matched main pump TK-100 TK-150 TK-200 TK-300 TK-400 TK-500
配用挡板 Matched baffle LB-100 LB-150A LB-200B LB-300A LB-400 LB-500
配用阀门 Matched valve GD-100 GD-150 GD-200 GDQ-300 GDQ-400 GDQ-500
配用前级泵 Matched backing pump 2X-4 2X-8 2X-15 2X-30 2X-70 2X-70 ZJ-600
接口法兰Connecting flange LF-100 LF-150 LF-200 LF-300 LF-400 LF-500
结构尺寸(mm) Structure dimensions H 870 950 1000 1300 1600 1700
L 650 750 850 950 1150 1500

真空泵其它产品:2X系列旋片式真空泵X系列旋片式真空泵2XZ系列旋片式真空泵2XZ系列旋片式真空泵WX无油旋片式真空泵XD系列旋片式真空泵2BV系列水环式真空泵SK系列水环式真空泵2SK系列水环式真空泵SZ系列水环式真空泵SK系列悬臂式真空泵2BE系列水环式真空泵SZB系列水环式真空泵ZJ型罗茨泵系列ZJP型罗茨泵系列罗茨-旋片真空机组罗茨-水环真空机组扩散泵机组无油干泵机组水喷射泵机组W型往复式真空泵WLW型往复式真空泵2H系列滑阀式真空泵H系列干泵K型油扩散泵系列


扩散泵机组的订货须知:

一、请提供以下详细数据:①扩散泵机组的产品名称与型号②扩散泵机组的真空度要求单位PA或MPA③扩散泵机组抽速要求单位L/S或M3/MIN④扩散泵机组的使用条件和功况条件⑤扩散泵机组的电机功率(KW)⑥扩散泵机组的转速(r/min)⑦扩散泵机组的电压〔V〕⑧扩散泵机组的进出口口径⑨扩散泵机组是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的扩散泵机组的产品型号,请按扩散泵机组型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。
四、我公司服务电话:400-6064-114

感谢您访问我公司的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
