  产品介绍:


产品名称:SK型水环式真空泵


SK水环真空泵
  一、SK型水环式真空泵的用途及使用范围:

  SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空或压力,满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。
  SK型水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。
由于在工作过程中,该类泵对气体的压缩是在等温状态下进行的,因此在压送或抽吸易燃、易爆气体时,不易发生危险,所以在其应用更加广泛。

二、SK型水环式真空泵的工作原理:

  SK型水环式真空泵如图(1)所示,叶轮3偏心地安装在泵体2内,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环5,水环上部内表面与轮毂相切沿箭头方向旋转,在前半转过程中,水环SK型水环式真空泵内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体被及入空间;在后半转过程中,SK型水环式真空泵内表面渐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口时,叶片间的气体被排出。如此叶轮每转动一周,叶片间的空间吸排一次,许多空间不停地工作,泵就连续不断地抽吸或压送气体。
   SK型水环式真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排走,因此,在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
   当SK型水环式真空泵排出的气体不再利用时,在泵排气一端接有气水分离器(可自己制作一水箱代替),废水和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从气水分离器供水处供给一定的冷水(自来水),以降低工作水的温度,保证SK型水环式真空泵能达到所要求的技术要求和指标。

SK型水环式真空泵的工作原理

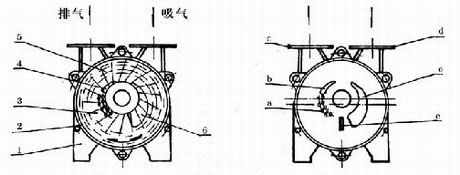

                    图1               图2
             1.端盖 2. 泵体 3.叶轮 4.排气孔 5.水环 6.吸气孔
             a.橡胶球孔 b.泵体 c.排气管 d吸气管 e吸气孔 f 进水

   当SK型水环式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分离,气体由排气管输送到所需系统而工作水经过自动溢于开关放出,压缩气体时,工作水极易发热,水由SK型水环式真空泵出口排出,温度会变得较高,因此在气水分离器的底部,要不断地供给冷水,以补充被放走的热水,同时起冷却作用,使工作水温度不致过高,从而保证压缩机性能,达到技术指标,满足工艺要求。



SK水环式真空泵


         1.端盖 2.排气园盘 3.后轴承架 4.轴承 5.后轴承城市盖 6.轴 7.园螺母 8. 后轴套
         9. 填料压盖 10.填料压圈 11.填料 12.平键 13. 叶轮 14.泵体 15.吸气园盘 16.前轴套   17.前轴承架18.前轴承压盖 19.平键 20.联轴器 21.进水管

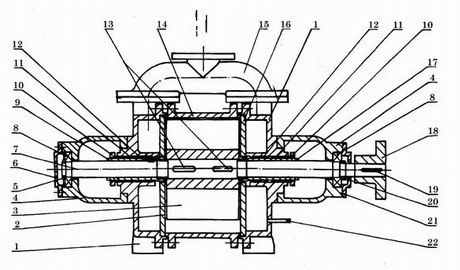

图3 SK-1.5/3水环真空泵结构图

SK水环式真空泵

          1.端盖 2.后吸排气园盘 3.叶轮 4.轴承架 5.园螺母 6.后轴承压盖 7.轴 8.轴承
        9. 后轴套10.填料压圈 11.填料 12.填料压圈 13.平键 14.泵体 15.连通管 16.前吸排气园盘  17.前轴套 18.联轴器具 19.平键 20.园螺母 21.前轴承压盖


图4 SK-6/12/20/30/42/60/85/120水环泵结构图

三、SK型水环式真空泵的结构说明:

SK型水环式真空泵的结构如图2、图3、图4所示。
SK型水环式真空泵由泵体、两个端盖、叶轮、轴等部件组成。进气管和排气管通过安装在端盖上的园盘上的吸气孔和排气孔与泵腔相连,轴偏心地安装在泵体中,叶轮用平键固定在轴上。SK型水环式真空泵两端面的总间隙由泵体和园盘之间的垫来调整,叶轮与端盖上的园盘之间的间隙由轴套(SK-1.5/3/6)或背帽(SK-12/20/30)推动叶轮来调整,而SK-42以上轴与叶轮为过盈配合,此间隙由前端定位时确定,SK-42/60/85/120无轴套,其余结构与SK-6/12/20/30相同。叶轮两端面与端盖园盘的间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及极限压力。
SK型水环式真空泵填料安装在两端盖内,密封不经由端盖中的小孔进入填料中,冷却填料及加强密封效果。叶轮形成水环所需的补充水由供水管供给,供水管可与气水分离器连在一起循环供水。
SK型水环式真空泵密封形式采用机械密封,机械密封安装在填料空腔里,填料省略。填料压盖换成机械密封压盖,其余结构相同。
轴承由园螺母固定在轴上。
SK型水环式真空泵在端盖上安装有园盘,园盘上设有吸、排气孔和橡胶球阀。橡胶球阀的作用是当叶轮叶片间的气体压力达到排气压力时,在排气口以前就将气体排出,减少了因气体压力过大而消耗的功率,从而降低功率消耗。

四、SK型水环式真空泵的主要技术参数:

型号
抽气量
(m3/min)
极限压力
(mmHg)
电机功率
(kW)

泵转速
(r.p.m)

吸排气口径
(mm)

泵重
(整机)(Kg)

推荐替代产品
最大气量
吸入压力-0.041MPa
SK-0.15
0.15
0.12
-670
0.75
2850
G1"
30
2BV2060
SK-0.4
0.4
0.36
-670
1.5
2850
G1"
50
2BV2060
SK-0.8
0.8
0.75
-670
2.2
2850
G1"
80
2BV2061
SK-1.5
1.5
1.35
-700
4
1440
70
200
2BV5110
SK-3
3
2.8
-700
5.5
1440
70
320
2BV5111
SK-6
6
5.4
-700
11
1440
80
460
2BV5131
SK-12
12
10.8
-700
18.5
970
80
750
2BE1 202-970
SK-20
20
18
-700
37
730
150
1700
2BE1 203-970
SK-30
30
27
-700
55
730
150
2300
2BE1 252-740
SK-42
42
37.8
-700
75
730
150
2500
2BE1 253-740
SK-60
60
54
-700
95
550
250
3500
2BE1 303-740
SK-85
85
76.5
-700
132
550
250
3800
2BE1 353-592
SK-120
120
108
-700
185
490
300
5520
2BE3 420-390

注:SK水环真空泵表中列数据在下列条件下得出:
   1、 大气压力0.1013Mpa(760mmHg)
   2、 进水温度15℃
   3、 吸入空气温度20℃
   4、 空气相对湿度70%
   5、 性能允许偏差±10%

五、SK型水环式真空泵的型号意义:

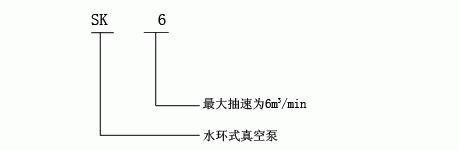

SK型水环式真空泵的型号意义


六、SK型水环式真空泵外型及连接图

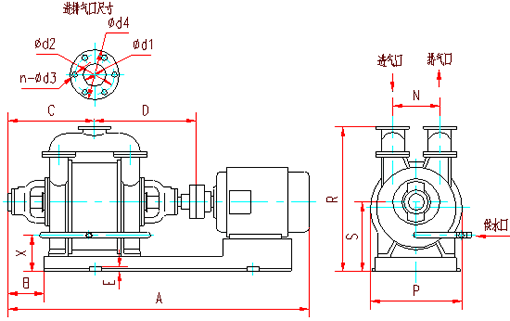

SK型水环式真空泵外型及连接图 SK型水环式真空泵外型及连接图

代号 A C D F G H J K N P
SK-6 1432 370 457 190 800 1165 420 380 210 330
SK-12 1761 448 538 270 940 1420 530 480 280 440
SK-20 2100 491 609 310 1132 1710 650 600 350 680
SK-30 2500 556 674 350 1270 1910 650 600 350 680
SK-42 2720 630 750 400 1445 2120 650 600 350 680
型号 R S X Z d1 d2 d3 d4 d5 n
SK-6 610 315 183 G1/2" 80 130 14 160 18 4
SK-12 780 395 203 G1/2" 80 150 14 180 18 4
SK-20 1050 525 260 G3/4" 150 200 18 235 27 6
SK-30 1050 525 260 G3/4" 150 200 18 235 27 6
SK-42 1050 525 260 G3/4" 150 200 18 235 27 6

七、SK型水环式真空泵汽水分离器尺寸

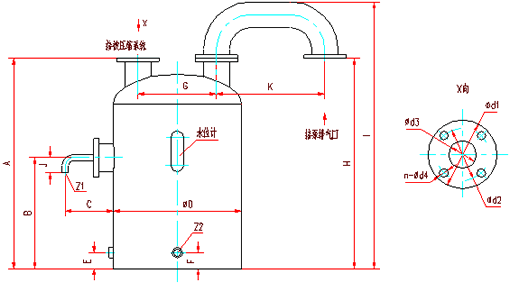

SK型水环式真空泵汽水分离器尺寸

型号 A B C D E F G H I J K Z1 Z2 n d1 d, 2 d3 d4
SK-6 740 320 250 500 60 80 220 870 1030 140 500 11/2" G1/2" 4 160 130 65 14
SK-12 910 400 250 650 60 80 260 1080 1230 140 500 11/2" G1/2" 4 185 150 80 18
SK-20/30 1070 610 250 650 60 80 260 1130 1408 140 500 11/2" G3/4" 8 235 200 125 18
