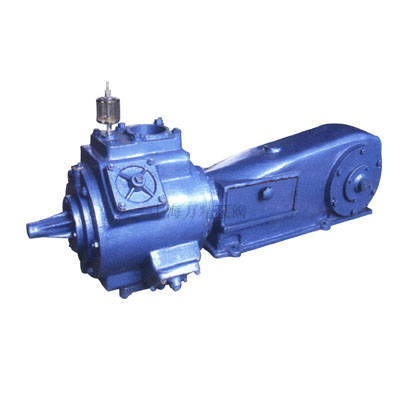

产品名称：W型往复式真空泵

一.W型往复式真空泵的结构概要和工作原理.

　　W、WY型往复式活塞真空泵，是获得粗真空的主要设备之一，它用于从密闭容器中或反应锅中抽除空气或其他气体，它不适用于抽腐蚀性的气体或者带有硬颗粒灰粉的气体。它的结构由两个主要部分组成：机械传动部分和气体流通部分。

　　1.机械传动部分：
　　机械传动部分整个机构原件在一个封闭的机体内，真空泵曲轴被支承在机体两旁的圆锥滚子轴承中。曲轴一端装有一个大带轮，以驱动传动部分。连杆把曲轴的轴颈和十字头连接起来。活塞杆的一端装有一个大带轮，以驱动传动部分。另一端装在活塞的锥孔并以螺母固定之。电动机和装在轴上的小带轮通过三角胶带带动曲轴旋转，这样通过连杆和十字头的作用，使活塞在气缸中作往复运动。上海万精泵阀
　　连杆曲轴机构在机体内运动时，使油池中的润滑油飞溅以润滑轴承、曲轴颈、十字头和滑倒等摩擦表面。为了便于检查和维修传动机构，机体两侧和后面装有可拆卸的门盖，在后面盖上装有油窗以指示机体内油池的油面高度。上海万精泵阀

　　2.气体流通部分：
　　气室和汽缸铸成整体，气室上面装有进气阀为进气口，气室下面装有排气阀为排气口，在阀的气槽上有阀片和螺旋弹簧组成逆止阀，以控制进排气和自动完成配气作用。
　　气缸内有一个活塞，活塞上装有活塞环，保证被活塞间隔的气缸两端气密。活塞在气缸内作往复运动时，不断的改变气缸两端是容积，一端面积扩大吸入气体，另一端积缩小排出气体。活塞和气阀的联合作用，周期的完成真空泵的吸气和排气作用。
　　流动在气缸水套的冷却水，把气缸中因气体被压缩面产生的热量和因金属表面摩擦而产生的热量带去，使气缸不至过热。冷却水从气缸盖下面进水流入，经过水套在气缸颈上面出水口流出真空泵。
气缸内壁与活塞环摩擦面，由装在气缸上的油杯注入润滑油润滑。

二、W型往复式真空泵的主要用途

　　W、WY型真空泵已被广泛的应用于各工业部门中。例如化工或食品工业中的真空蒸馏，蒸发、结晶、干燥和过滤，真空冶金工业中的除气、电气工业上的侵渗等。

三、W型往复式真空泵的结构图:

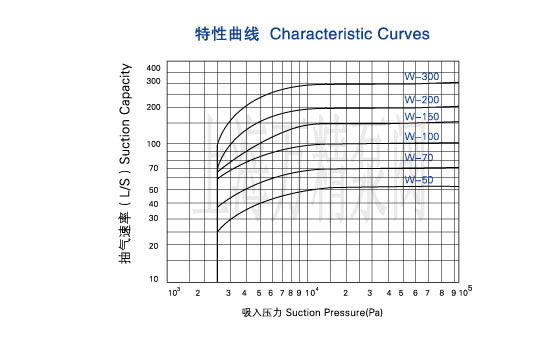

四、W型往复式真空泵的技术参数：

W3往复式真空泵安装尺寸图:

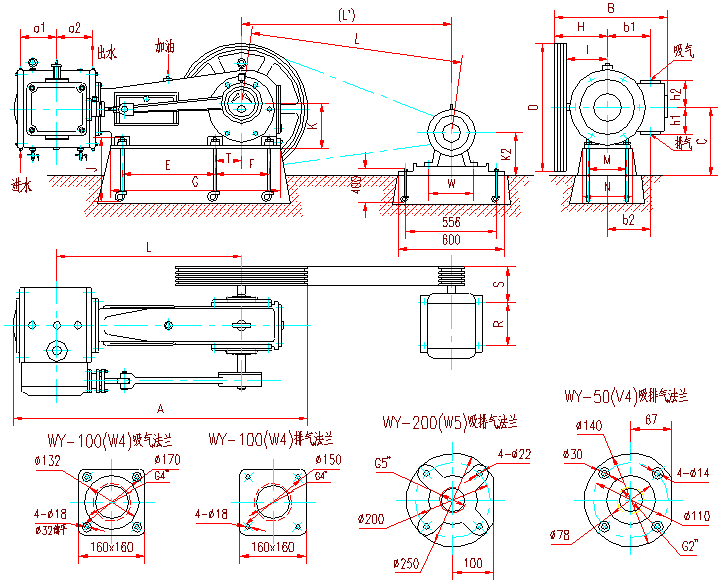

WY-50(V5)、WY-100(W4)、WY-200(W5)往复式真空泵安装尺寸图：

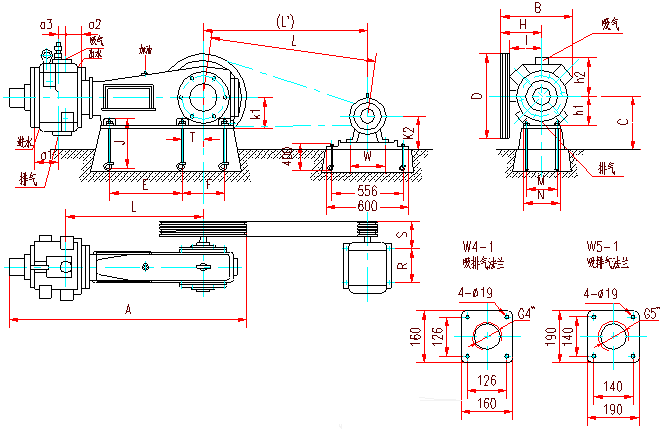

W4-1、W5-1往复式真空泵安装尺寸图：

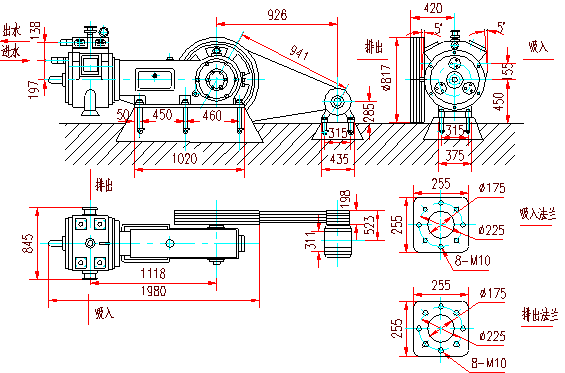

W300往复式真空泵安装尺寸图

W型往复式真空泵的订货须知:

一、请提供以下详细数据：①W型往复式真空泵的产品名称与型号②W型往复式真空泵的真空度要求单位PA或MPA③W型往复式真空泵抽速要求单位L/S或M3/MIN④W型往复式真空泵的使用条件和功况条件⑤W型往复式真空泵的电机功率（KW）⑥W型往复式真空泵的转速（r/min）⑦W型往复式真空泵的电压〔V〕⑧W型往复式真空泵的进出口口径⑨W型往复式真空泵是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的W型往复式真空泵的产品型号，请按W型往复式真空泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
